Giriş

Emisyon Ölçümlerinde akış açısının belirlenmesi. Eğer TS EN 13284 veya TS ISO 9096 standartlarını kullanarak örnekleme yapıyorsanız ve örnekleme deliği TS EN 15259 standardındaki tavsiye edilen yükseklikleri sağlamıyorsa ölçümler esnasında akış açısının kontrol edilmesi gerekmektedir. Başka bir deyişle eğer örnekleme deliğimiz türbülanslı bir noktada ise akış açısını kontrol etmemiz gerekmektedir.

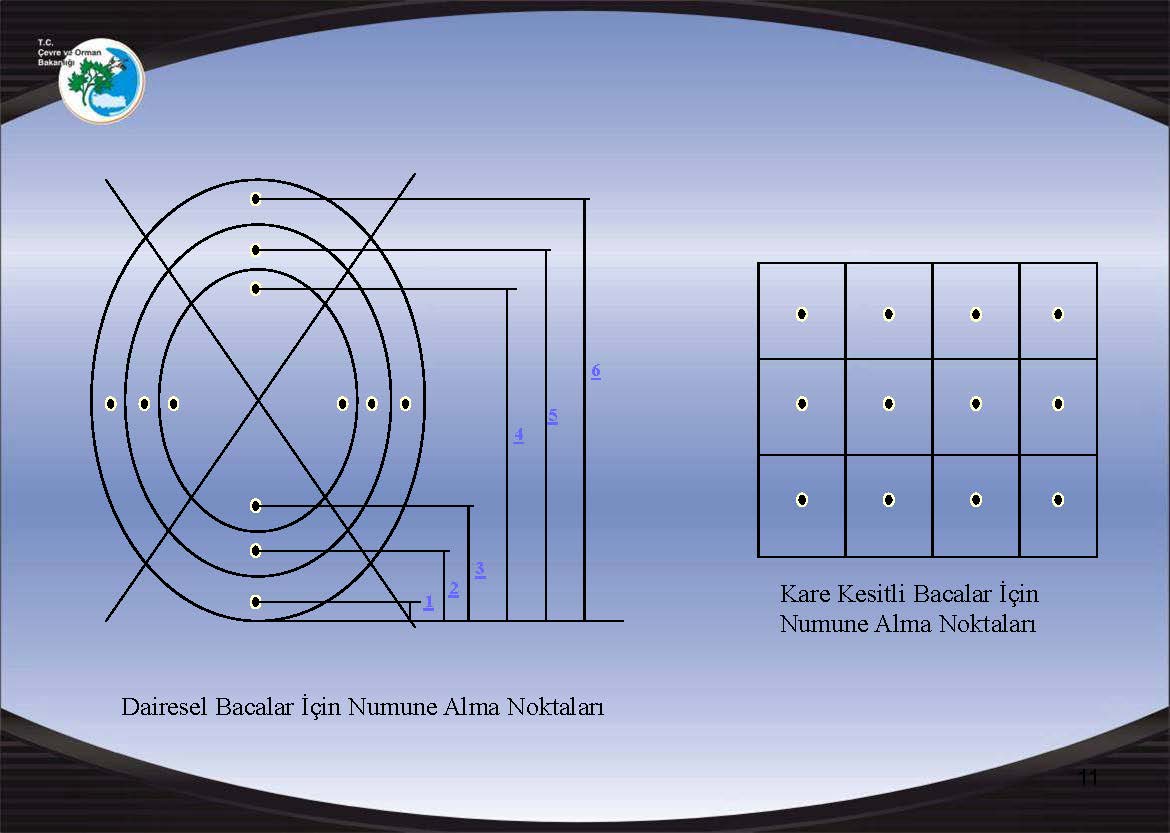

Örnekleme Stratejisi

Baca eksenine göre maksimum akış açısı, her numune alma noktasında ölçülmeli ve kaydedilmelidir. Numune alma noktalarının herhangi birindeki akış açısı, baca eksenine göre 15^o ‘den fazla ise akış kriteri standarda uygun değildir. Alternatif, uyumlu bir numune almanın yerinin bulunmaması durumunda, akış açısının 15^o‘den büyük olan noktalardan örnekleme yapılmamalıdır. Bu akış açısı EPA Metotlarında 20^o‘den büyük olmamalıdır.

Slide 1

TS EN 689 Kimyasal Maddelerin Solunmasıyla Maruziyetin Ölçülmesi

TS EN 689 Hesaplamalar (Ön ve İstatistiksel Değerlendirme)

FFP Maske Seçim Rehberi

Kişisel Solunabilir Toz Ölçümü

Pitot Tüpleriyle Akış Yönünün Belirlenmesi

S tipi pitot tüpleri kullanırken akış açısı aşağıdaki adımlar ile belirlenir.

Emisyon Ölçümlerinde Akış Açısının Belirlenmesi

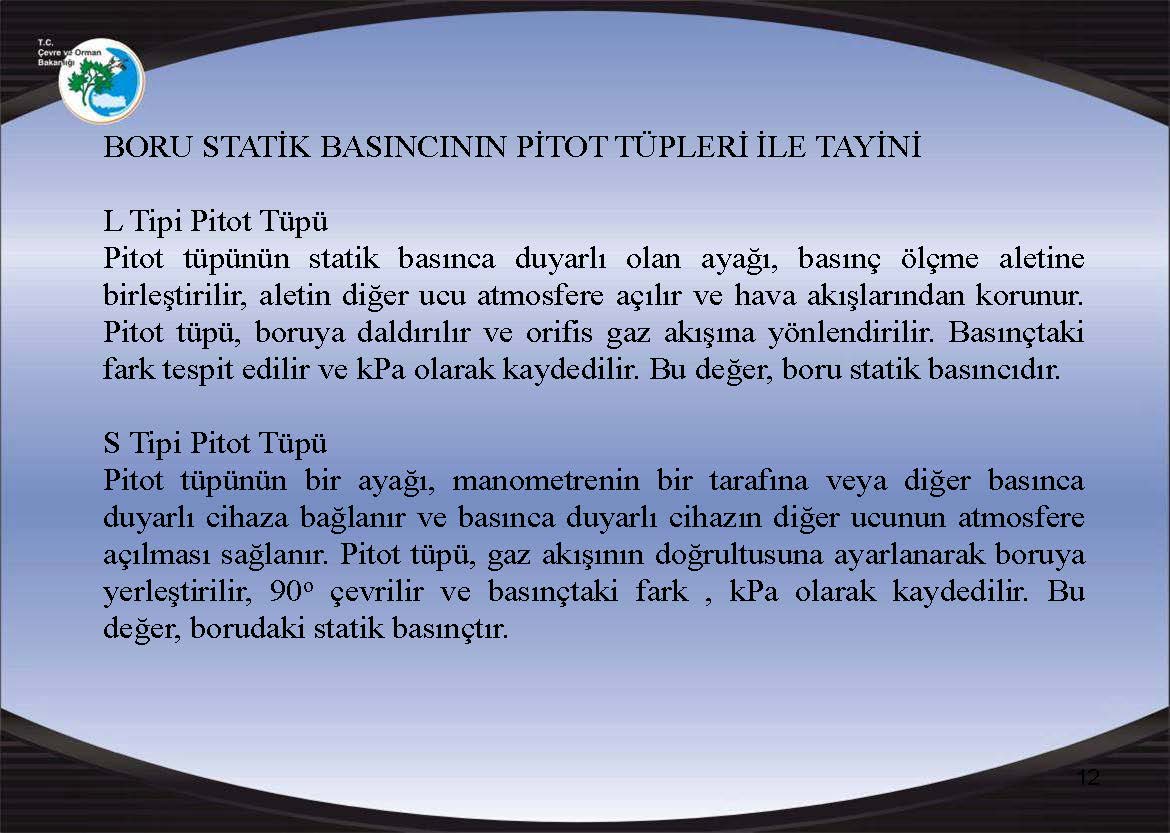

S-Tipi Pitot Tüpü

Manometreyi sıfırlayınız. Manometre yerine örneklemede kullanmış olduğunuz izokinetik örnekleme pompasının fark basınç ölçerini de kullanabilirsiniz.
S tüpü pitot tüplerini sisteme bağlayınız ve sistemin sızdırmazlık kontrolünü yapın.
Pitot tüpünün baca kesitini dik şekilde kestiği nokta bizim 0 derece noktamız olacaktır.
Ölçüm yapacağımız her bir noktada basınç okuması yapılır. Manometrede veya kullanmış olduğumuz izokinetik örnekleme pompasındaki fark basıncı sıfırı gösteriyorsa o noktada kabul edilebilir bir akış mevcuttur.
Eğer pitot basınç okuması sıfır değilse, sıfır okuması yapılana kadar pitot tüpleri döndürülür.
Eğer dönme açısı 15 dereceden küçükse o nokta ölçüm içim kabul edilebilir bir noktadır. Eğer değilse o noktada ölçümler yapılmaz.

Bu dönme açısını iki yöntem ile belirleyebilirsiniz. Bunlardan en basiti dijital eğim ölçer kullanmaktır. Diğeri ise bir açı ölçer ile bu açıyı tespit edebilirsiniz.
